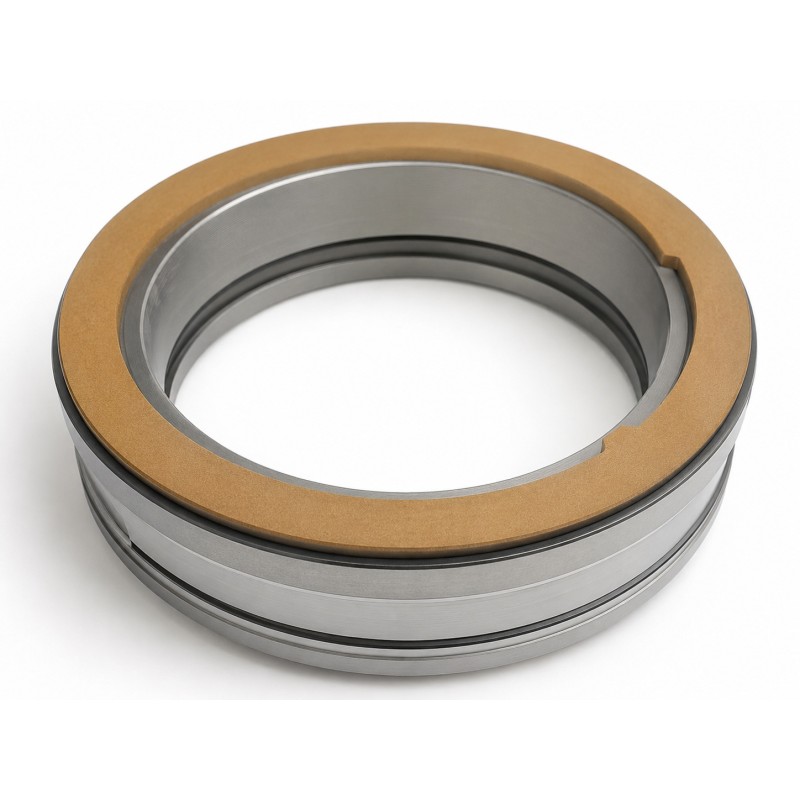

HUMPHREY Cartridge Seal 5.125x6.504x1.438 M/R NBR ออกแบบสำหรับงานเพลาหมุนอุตสาหกรรมขนาดใหญ่ที่ต้องการชุดซีลแข็งแรง มีหน้าตัดกว้าง และสามารถกักเก็บสารหล่อลื่นได้อย่างน่าเชื่อถือ

Cartridge Seal โดยทั่วไปเป็นชุดซีลที่รวมส่วนประกอบสำคัญไว้ในโครงสร้างเดียว ซึ่งอาจประกอบด้วยโครงวงนอกเสริมแรง ลิปซีลหนึ่งหรือหลายชั้น ชิ้นส่วนรองรับภายใน หรือผิววิ่งของลิปซีล ทั้งนี้ขึ้นอยู่กับการออกแบบดั้งเดิมของ HUMPHREY

เมื่อติดตั้งระหว่างเพลาหมุนและเบ้าติดตั้ง ลิปซีลจะสร้างแรงสัมผัสในทิศทางรัศมีกับผิวเพลาหรือผิววิ่งที่รวมอยู่ในชุดตลับ ช่วยกักเก็บน้ำมันหรือจาระบี พร้อมลดการเข้าสู่ระบบของฝุ่น ดิน ความชื้น โคลน และอนุภาคที่อาจทำให้ลูกปืน เกียร์ เพลา หรือชุดส่งกำลังสึกหรอก่อนกำหนด

สินค้าระบุรหัส M/R Profile ซึ่งเป็นรหัสเฉพาะของผู้ผลิต เนื่องจากรูปแบบ Cartridge Seal และรหัส Profile อาจแตกต่างกันในด้านหน้าตัด จำนวนลิป โครงสร้างวงนอก การจัดวางสปริง โครงสร้างรองรับภายใน ผิววิ่ง และทิศทางติดตั้ง จึงต้องเปรียบเทียบกับซีลเดิมหรือแบบทางเทคนิคก่อนเปลี่ยนทดแทน

ผลิตโดยใช้วัสดุซีล NBR (Nitrile Butadiene Rubber) ซึ่งโดยทั่วไปเหมาะกับ:

• น้ำมันแร่
• น้ำมันเกียร์
• น้ำมันไฮดรอลิก
• จาระบีลูกปืน
• น้ำมันหล่อลื่นจากปิโตรเลียม
• น้ำมันหล่อลื่นอุตสาหกรรมทั่วไป

NBR มีคุณสมบัติทนน้ำมัน ทนต่อการเสียดสี และมีความยืดหยุ่นที่ดีในสภาพงานอุตสาหกรรมทั่วไป แต่ควรตรวจสอบก่อนใช้กับสารเคมีรุนแรง อุณหภูมิสูงต่อเนื่อง สภาพแวดล้อมที่มีโอโซนสูง หรือน้ำมันสังเคราะห์เฉพาะประเภท

ขนาดนิ้วสามารถแปลงเป็นเมตริกโดยประมาณได้ดังนี้:

ขนาดเพลา: 5.125 นิ้ว หรือประมาณ 130.18 มม.

ขนาดเบ้าติดตั้ง: 6.504 นิ้ว หรือประมาณ 165.20 มม.

ความกว้างรวม: 1.438 นิ้ว หรือประมาณ 36.53 มม.

ขนาดเพลาที่ใหญ่และความหนาถึง 1.438 นิ้วแสดงว่าสินค้ารุ่นนี้น่าจะออกแบบสำหรับเบ้าติดตั้ง Cartridge Seal หรือเครื่องจักร OEM งานหนักเฉพาะรุ่น ไม่ใช่ร่องซีลกันน้ำมันมาตรฐานแบบแคบ จึงควรตรวจสอบหน้าตัดและรูปแบบการติดตั้งอย่างละเอียดก่อนสั่งซื้อ

⚙️ ใช้กับอะไร (Use Case)

• เกียร์อุตสาหกรรมขนาดใหญ่
• ชุดเพลาและดุมล้อ
• ชุดลูกปืนและเบ้าลูกปืน
• ระบบส่งกำลังเชิงกล
• เครื่องจักรการเกษตร
• เครื่องจักรก่อสร้าง
• เครื่องจักรเหมืองและโรงโม่
• ชุดขับสายพานลำเลียง
• เครื่องจักรอุตสาหกรรมรุ่นเก่า
• เครื่องจักร OEM

🎯 Benefit (สิ่งที่ลูกค้าได้จริง)

✔ โครงสร้างซีลแบบ Cartridge รวมเป็นชุดเดียว

✔ ช่วยกักเก็บน้ำมันหรือจาระบีภายในระบบ

✔ ช่วยปกป้องลูกปืนและชิ้นส่วนหมุน

✔ ผลิตจากวัสดุ NBR ที่ทนน้ำมัน

✔ โครงสร้างขนาดใหญ่และหน้าตัดกว้างสำหรับงานหนัก

✔ เหมาะสำหรับงานอุตสาหกรรมที่มีสภาพการทำงานหนัก

✔ ทนต่อการสึกหรอและการเสียดสีได้ดี

✔ เหมาะสำหรับงานซ่อมและ Overhaul

✔ ใช้ทดแทนอะไหล่ OEM ได้เมื่อขนาดและโครงสร้างตรงกัน

🧠 Technical Insight

• HUMPHREY Cartridge Seal Reference
• Manufacturer-Specific M/R Profile
• Large Integrated Wide-Section Seal Assembly
• NBR Sealing Element
• Radial Shaft-Sealing Function
• Lubricant Retention and Contamination Exclusion
• ขนาดเพลาประมาณ 130.18 มม.
• ต้องตรวจสอบหน้าตัด Cartridge ทั้งหมดก่อนติดตั้ง

✅ จุดเด่นสินค้า

• HUMPHREY Industrial Quality
• Cartridge-Style Seal Construction
• M/R Profile Reference
• Oil-Resistant NBR Material
• ขนาดมาตรฐานนิ้วขนาดใหญ่สำหรับงานหนัก
• ความกว้างรวม 1.438 นิ้ว
• Industrial Replacement Seal
• OEM Cross-Reference Ready

📊 รายละเอียดสินค้า

แบรนด์: HUMPHREY

รุ่น: M/R

ประเภทสินค้า: Cartridge Seal

ขนาด: 5.125 × 6.504 × 1.438 inch

ขนาดเมตริกโดยประมาณ: 130.18 × 165.20 × 36.53 mm

ประเภทซีล: Heavy-Duty Cartridge-Style Industrial Rotary Shaft Seal

วัสดุ: NBR (Nitrile Butadiene Rubber)

Profile: M/R

โครงสร้าง: Manufacturer-Specific Integrated Cartridge-Seal Assembly

ลักษณะลิป: M/R Profile ควรตรวจสอบกับหน้าตัดซีลเดิม

ลิปกันฝุ่น: ควรตรวจสอบจากโครงสร้าง Cartridge จริง

Spring: ควรตรวจสอบจากชุดซีลจริง

Integrated Wear Surface: ควรตรวจสอบว่ามีผิววิ่งรวมอยู่ใน Cartridge เดิมหรือไม่

ขนาดเพลา (ID): 5.125 นิ้ว / ประมาณ 130.18 มม.

ขนาดวงนอก (OD): 6.504 นิ้ว / ประมาณ 165.20 มม.

ความกว้างรวม: 1.438 นิ้ว / ประมาณ 36.53 มม.

แรงดัน: ขึ้นอยู่กับโครงสร้างซีลและข้อกำหนดของเครื่องจักร

ระบบหล่อลื่น: น้ำมันและจาระบีที่เข้ากันได้

ช่วงอุณหภูมิ: โดยทั่วไปประมาณ -30°C ถึง +100°C สำหรับ NBR มาตรฐาน ควรตรวจสอบสูตรวัสดุและสภาพการใช้งานจริง

ประเภทงาน: Heavy-Duty Industrial Bearing, Axle & Transmission Equipment

มาตรฐานขนาด: Inch-Size OEM Cartridge Seal

🔁 Equivalent

เหมาะสำหรับใช้ทดแทนรุ่นที่มีขนาดและโครงสร้างตรงกัน:

• HUMPHREY M/R Cartridge Seal
• 5.125x6.504x1.438 Cartridge Seal
• 130.18x165.20x36.53 Cartridge Seal
• Large Industrial Axle Cartridge Seal
• Heavy-Duty Bearing Housing Cartridge Seal
• Gearbox Cartridge Oil Seal
• Transmission Cartridge Seal
• NBR Cartridge-Style Shaft Seal
• OEM M/R Cartridge Seal
• Heavy-Duty Rotary Cartridge Seal

ขนาดที่เท่ากันไม่ได้หมายความว่าสามารถใช้แทนกันได้ทันที ต้องตรวจสอบ หน้าตัด Cartridge, M/R Profile, ทิศทางลิป, โครงสร้างรองรับภายใน, การจัดวางสปริง, ผิววิ่ง, ความกว้างรวม และสูตรวัสดุ ให้ตรงกับซีลเดิม

(ควรตรวจสอบขนาด โครงสร้าง Cartridge รูปทรง M/R Profile ทิศทางติดตั้ง สภาพเพลาและเบ้า ความเข้ากันได้กับน้ำมัน ความเร็วรอบ แรงดัน อุณหภูมิ และข้อกำหนดของเครื่องจักรก่อนสั่งซื้อทุกครั้ง)

📦 Availability

✅ มีสินค้า

🚚 พร้อมจัดส่งทั่วประเทศไทย

🌎 รองรับการจัดส่งต่างประเทศ

📦 MOQ 1 ชิ้น

🏭 เหมาะสำหรับงาน Overhaul เกียร์ขนาดใหญ่ งานซ่อมเพลาและดุมล้อ ชุดลูกปืน ระบบส่งกำลัง เครื่องจักรการเกษตร เครื่องจักรก่อสร้าง เครื่องจักรเหมือง งานบูรณะเครื่องจักรรุ่นเก่า และงาน OEM Cartridge Seal Replacement ที่มีขนาดและโครงสร้างตรงกัน
